Greitaeigis automatinis e-skysčių butelių pildymo aparatas

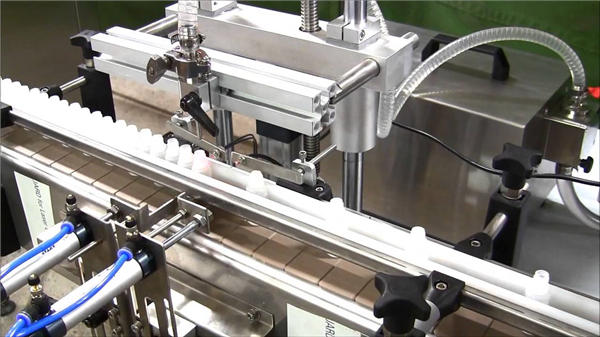

VK-MFC high speed automatic e-liquid bottle filling machine

Operacijos priedas

1. Medžiagos paruošimas: pakankamai paruoštų butelių, kamščio, dangtelio ir skysto vaisto, kamščio ir dangtelio turi būti pilna vibracijos surinktuvo bėgelio ir jis turi būti dangtelio vidinėje ir išorinėje vietose

2. Tiekiamieji buteliai: iš butelių tiektuvo grotuvų buteliai gaminami (pasirinktinai)

3. Užpildymas: Butelis virpesiais sutvarko butelio atidarytuvą, kad diskas būtų storas, ir vėl nustatykite diską su pertrūkių pavara iki užpildymo, kamščio, dangtelio, užsukamo dangtelio. Tirpalas peristaltinio siurblio siurbimu silikono vamzdžiu, užpildymo punkte vėl adata. gali būti judinamas aukštyn ir žemyn, automatiškai pripildant skysčio buteliuke. Adatos pildymas užpildytas kiekvieną kartą judant aukštyn ir žemyn

4. Kištukas: kištukas tiekiamas vibracijos surinktuvu į kamščio stotį, butelio judėjimas - rato prošvaisa iki kamščio stoties, per optinio pluošto aptikimą, kad būtų galima valdyti užkimšto cilindro solenoidinio vožtuvo darbo signalą, kad būtų galima kontroliuoti cilindro darbą, kad butelių dujos neveiktų jokios funkcijos. , neužkimštas butelio kamštis ant plokštelės, naudojant gravitacijos principą, venkite spyruoklės arba spyruoklinės plokštelės, pagamintos anksčiau, nei po ilgio atsiranda nestabilumas, todėl kamštis yra labai tikslus

5. Užkimšimas: Vėl įdėkite gerą kamštį į buteliuko vidų, įdėdami diską, kuris siunčiamas prie tvirtinimo, užsukamą dangtelį, pritvirtinkite panašiu principu ir iš principo šlapinasi. Tai daro cilindras, uždengdamas įvairaus dydžio ištisus, nuolat besisukančius varžtus, esančius apačioje ir apskritai. darykite aukštyn ir žemyn, kai butelis sustos į dešinę, sumažės nugaros spąstais kuklus dangtelio dangtelio dangtelis. Užsukite varžto dangtelio korpusą pagal pastovų sukimo momentą, atsižvelgiant į butelio dangtelį ir butelio sriegį su sukimo galimybe, kad sureguliuotumėte užsukamo dangtelio tvirtumą. įdėjęs į vietą gali automatiškai stumdytis, pasiekti tikslą - ne sužeistą dangtį, o ne butelius

6. Išpilstymas iš buteliuko: Gerą dangtelį iš buteliuko dar kartą sukite aplink buteliuką iki konvejerio juostos. Ištraukite galutinį pristatymą už mašinos ribų ir pradėkite kitą pakavimo procesą.

Pastaba


1, mašinoje naudojamas unikalus kištukas, tiksliai pritvirtintas ant kištuko.

2, nėra butelio, nėra pildymo, nėra buteliuko, nėra kištuko, nėra kištuko dangtelio funkcijos.

3, su skubiu stabdymo jungikliu, automatinis aliarmas, kai mašina neveikia.

4, ši mašina su dulkių danga

Techninis parametras


Gamybos pajėgumai80–120 butelių per minutę
Taikomi buteliai2-30ml buteliai
Pripildymo antgalis2 purkštukai
Užpildymo tikslumas± 1%
Paspauskite uždarymo purkštukus2 purkštukai
Viršutinė riba99% ar daugiau (atsižvelgiant į tinkamo kištuko savybes)
Greičio kontrolėdažnio valdymas
Butelio dydisDaugiau kaip 10 mm
Maitinimas380 V 50 Hz
Galia2kw
Oro tiekimas0,3 ~ 04kfg / cm2
Dujų sunaudojimas10 ~ 15m3 / h
Bendrieji matmenys3000 × 1300 × 1700 mm

Pagrindinė konfigūracija


Mesa, aplink šonines plokštes yra aukštos kokybės 304 nerūdijančio plieno arba kitos FDA patvirtintos medžiagos gamybos ir medžiagos kontaktinės dalys 316 kokybės nerūdijančio plieno

Užpildymo purkštukų medžiagaSUS 316L nerūdijantis plienas
Užpildymo tipasPeristaltinė pompa
CAM indeksavimasShandong zhucheng
InverterisJaponijos mitsubishi
PLC„Siemens“
Liečiamas ekranas„Siemens“
Pagrindinis variklisABB
žemos įtampos aparataiSchneideris
Servo variklisTaivano TECO
